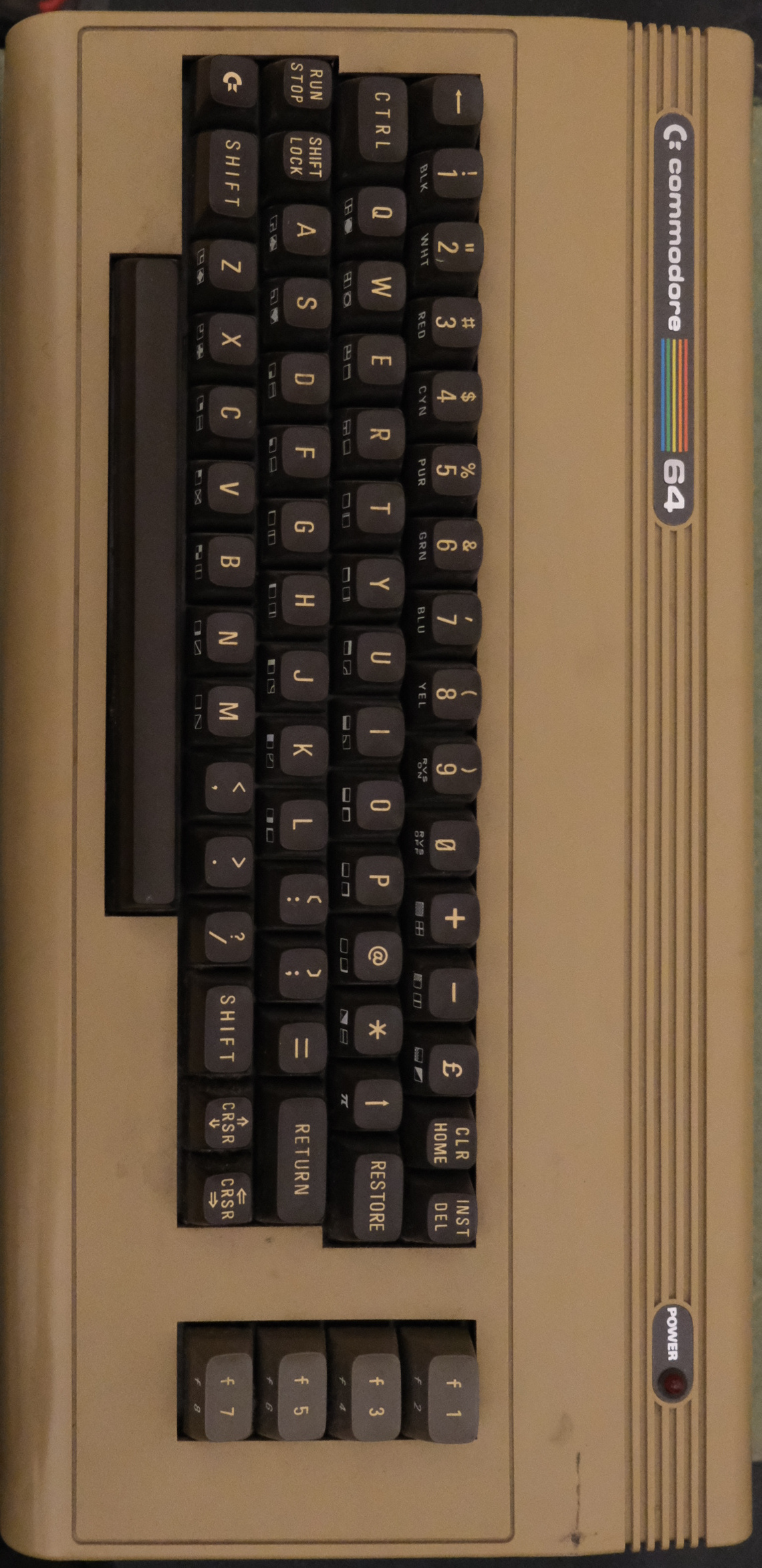

Voorzijde van de 'breadbin' zoals ik hem ontvangen heb:

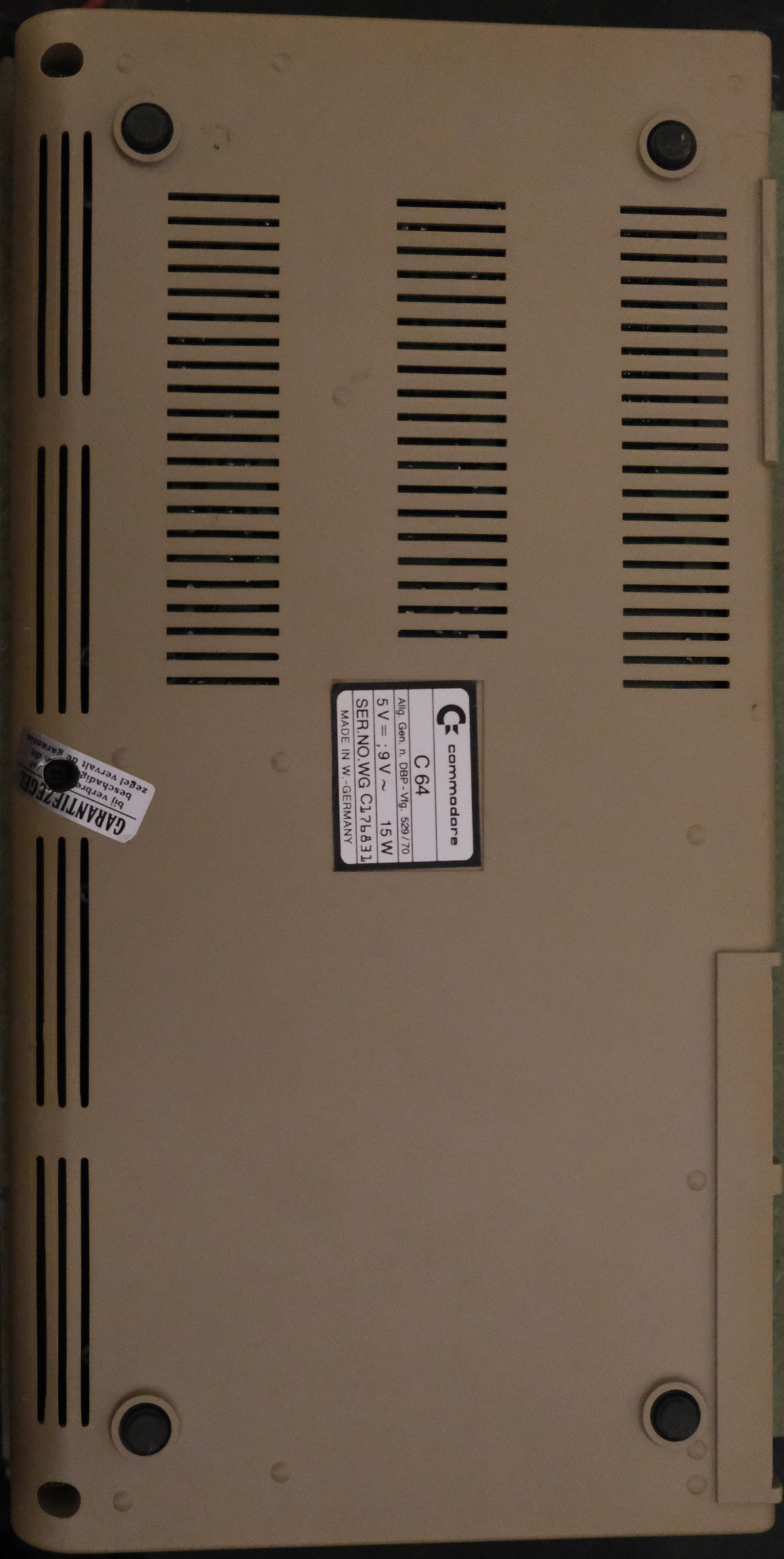

Achterzijde van de 'breadbin' zoals ik hem ontvangen heb:

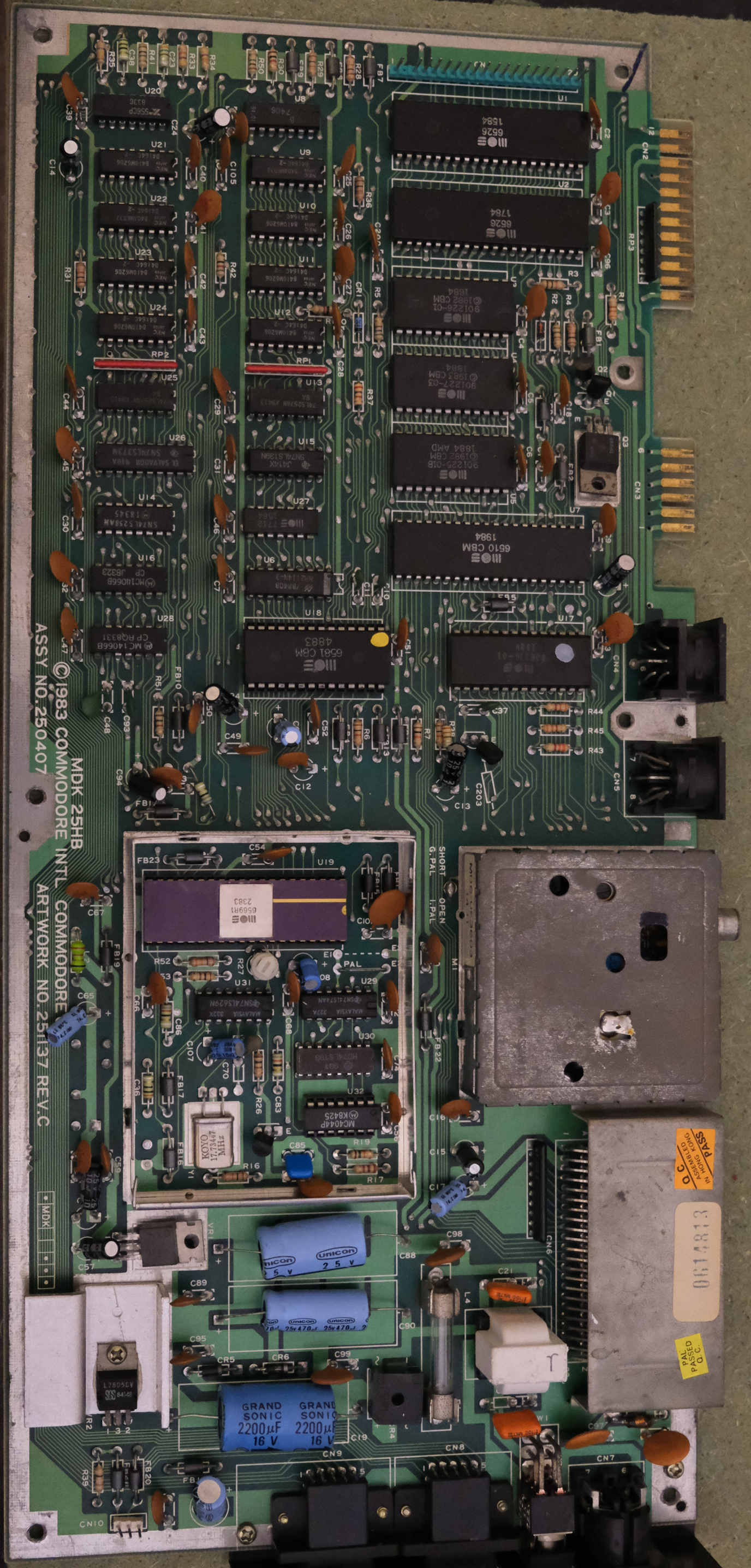

Voorzijde van de printplaat (PCB) zoals ik hem ontvangen heb:

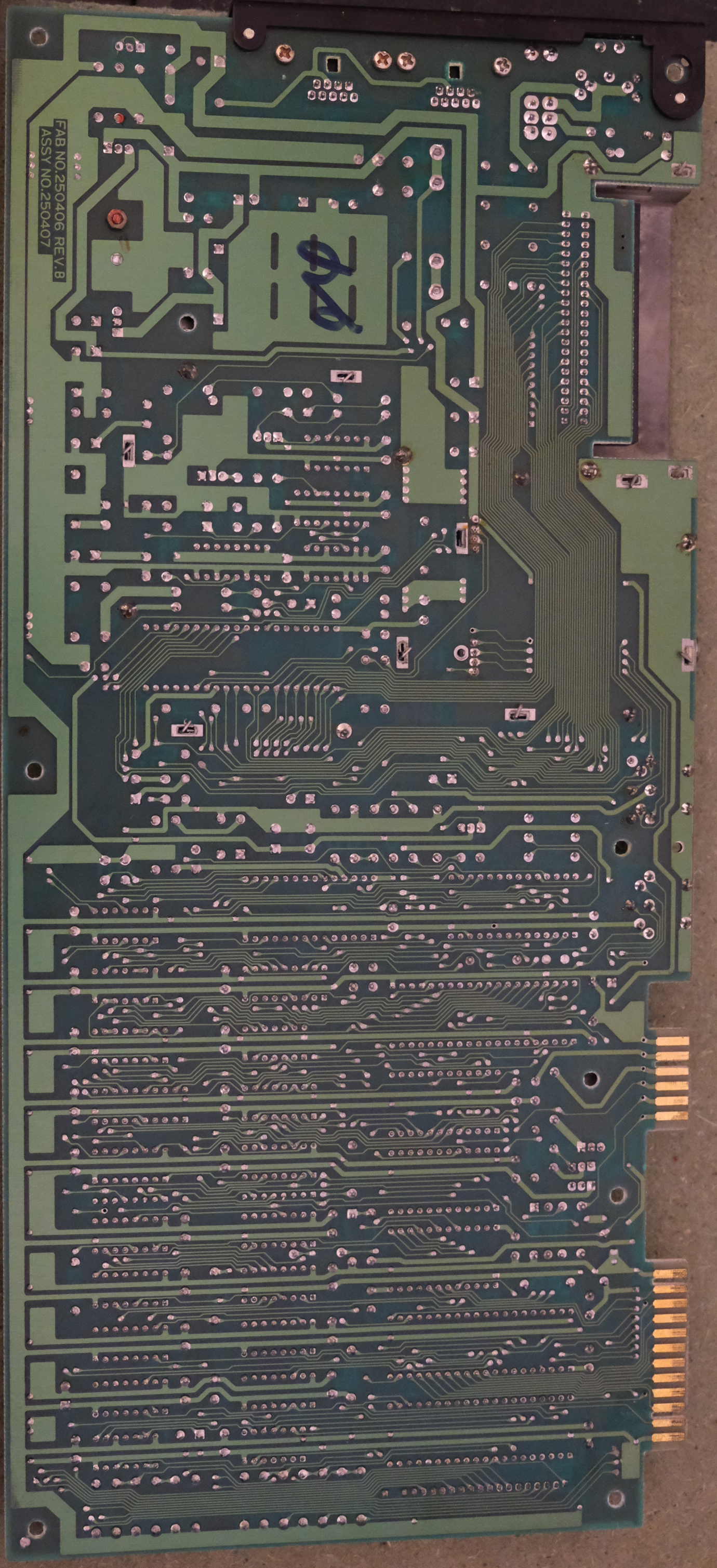

Achterzijde van de printplaat (PCB) zoals ik hem ontvangen heb (geen reparatie sporen te ontdekken):

Het valt meteen op dat :

- de behuizing niet meer te redden is (scharnieren van de bovenkap zijn afgebroken),

- alleen de SID, de VIC-II en timer IC U32 op een voetje geplaatst zijn,

- alle overige IC's op het PCB gesoldeerd zijn en dus sowieso periode correct zijn (er zijn namelijk geen reparatie sporen te ontdekken),

- de contactpunten van de 'user port' en de 'cassette port' duidelijk te lijden hebben gehad van de tand des tijds,

- de bipolaire schakeltransistor (Q3), verantwoordelijk voor het schakelen van de spanning naar de cassette speler, behoorlijk gecorrodeerd is,

- de elco's (ELectrolitische COndensatoren) al slecht aan het worden zijn (zie als voorbeeld C24 linksboven op PCB),

- alle uiteinden van de componenten (soldeer zijde) zijn afgevlakt/gevijld om een metalen RF-schild te kunnen gebruiken onder het PCB. Dit is enigszins vreemd gezien er in de EU geen verplichting toe was (in de USA wel bijvoorbeeld).

- ondanks dat dit een PCB uit 1983 betreft, nagenoeg alle IC's uit 1984 zijn.

Blijkbaar had Commodore destijds nog een PCB uit 1983 liggen en hebben ze die in 1984 voorzien van IC's?

Dat IC U32 vanuit de fabriek alleen een voetje op het PCB had lijkt erop te duiden dat dit IC tijdelijk niet verkrijgbaar was.

IC U32 heeft dan ook de meest recente datumcode van alle IC's op het PCB, te weten: week 25 van 1984.

Dit zal waarschijnlijk één van de laatste PCB's uit de 250407 serie zijn gezien Commodore in 1984 overgestapt is naar de 250245 serie PCB's met de vernieuwde, plastic VIC-II (6569-R3).

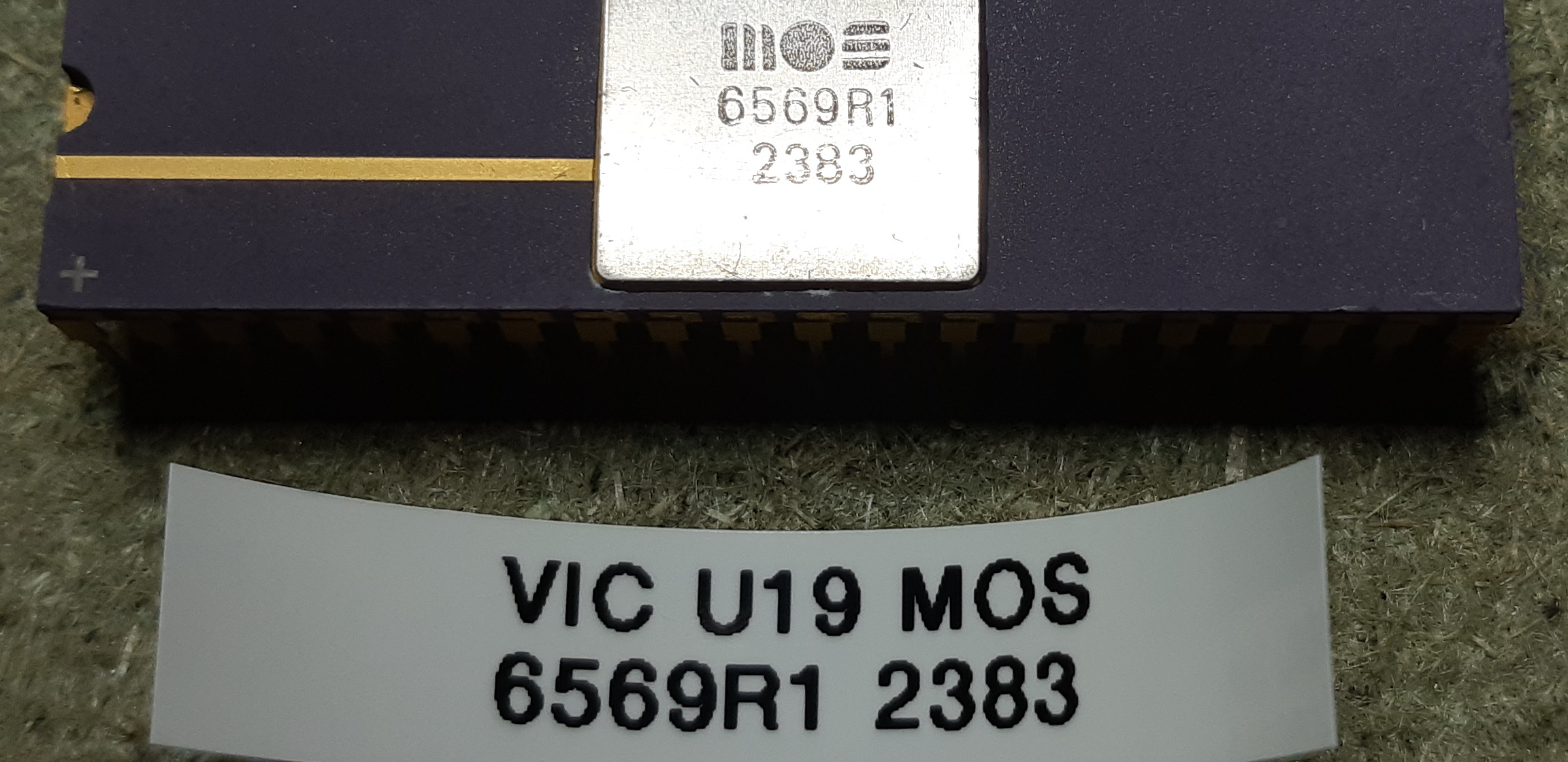

Dat de VIC-II uit 1983 is, is dus niet heel vreemd (zeer gebruikelijk in de 250407 serie).

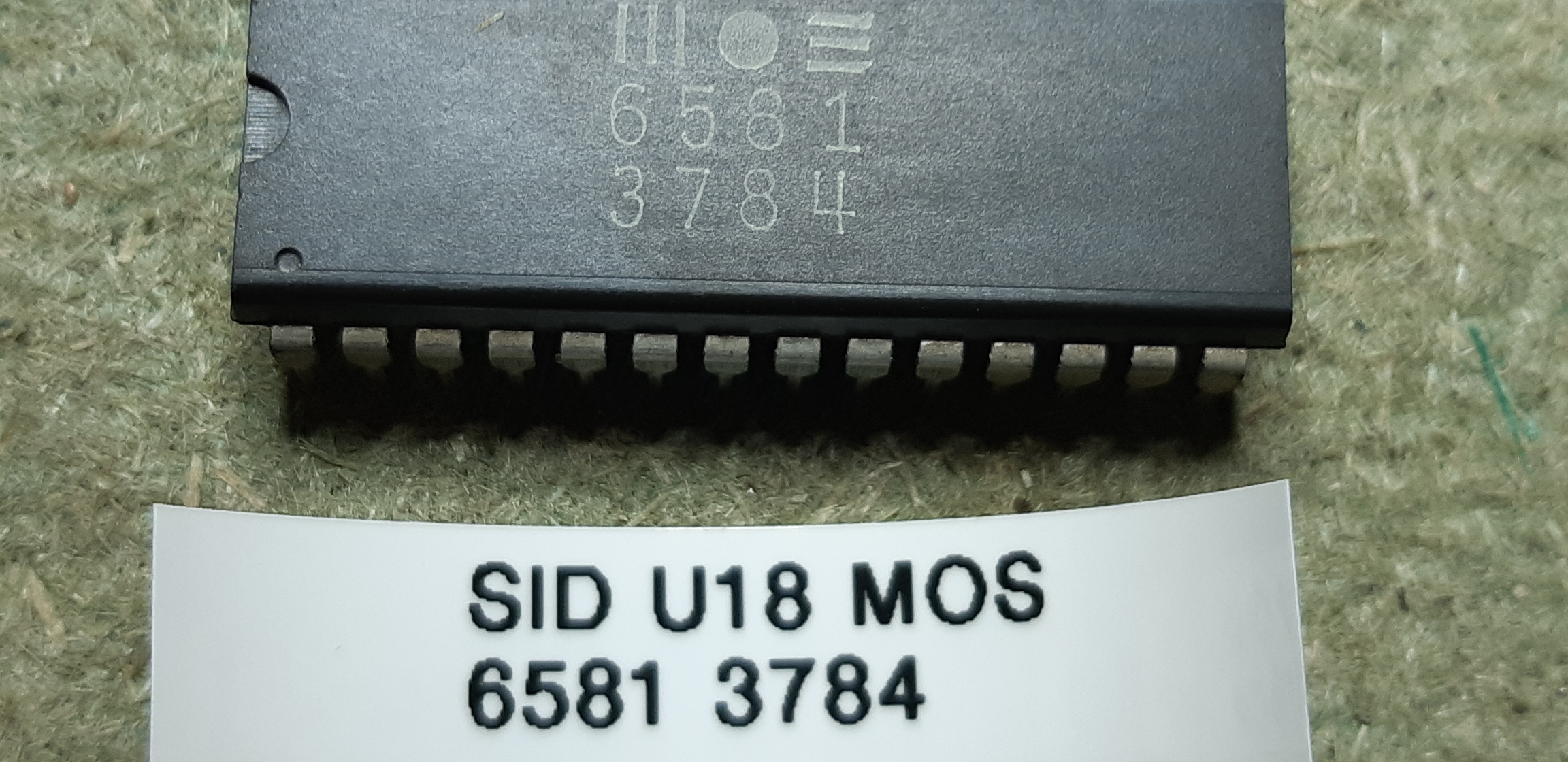

Wel enigszins vreemd dat de SID ook uit 1983 is, maar goed, die zit op een voetje dus wellicht is deze ooit verwisseld?

Aan de andere kant is de SID wel aan het einde van 1983 geproduceerd (week 43), dus het kan ook zijn dat deze origineel door Commodore geplaatst is.

Mijn doelen om deze PCB toekomstklaar te maken:

(1) Alle IC's zonder schade aan het PCB en zonder schade aan de IC's verwijderen van het PCB.

(2) Alle elco's verwijderen van het PCB en vervangen door nieuwe (geen oude voorraad!).

(3) Het RF-schild van de VIC-II verwijderen zodat de VIC-II eenvoudig vervangen kan worden.

(4) Het PCB volledig reinigen.

(5) Alle IC's voorzien van voetjes zodat toekomstige vervanging van IC's gedaan kan worden zonder dat het risico bestaat op beschadiging van het PCB of hoge reparatie kosten.

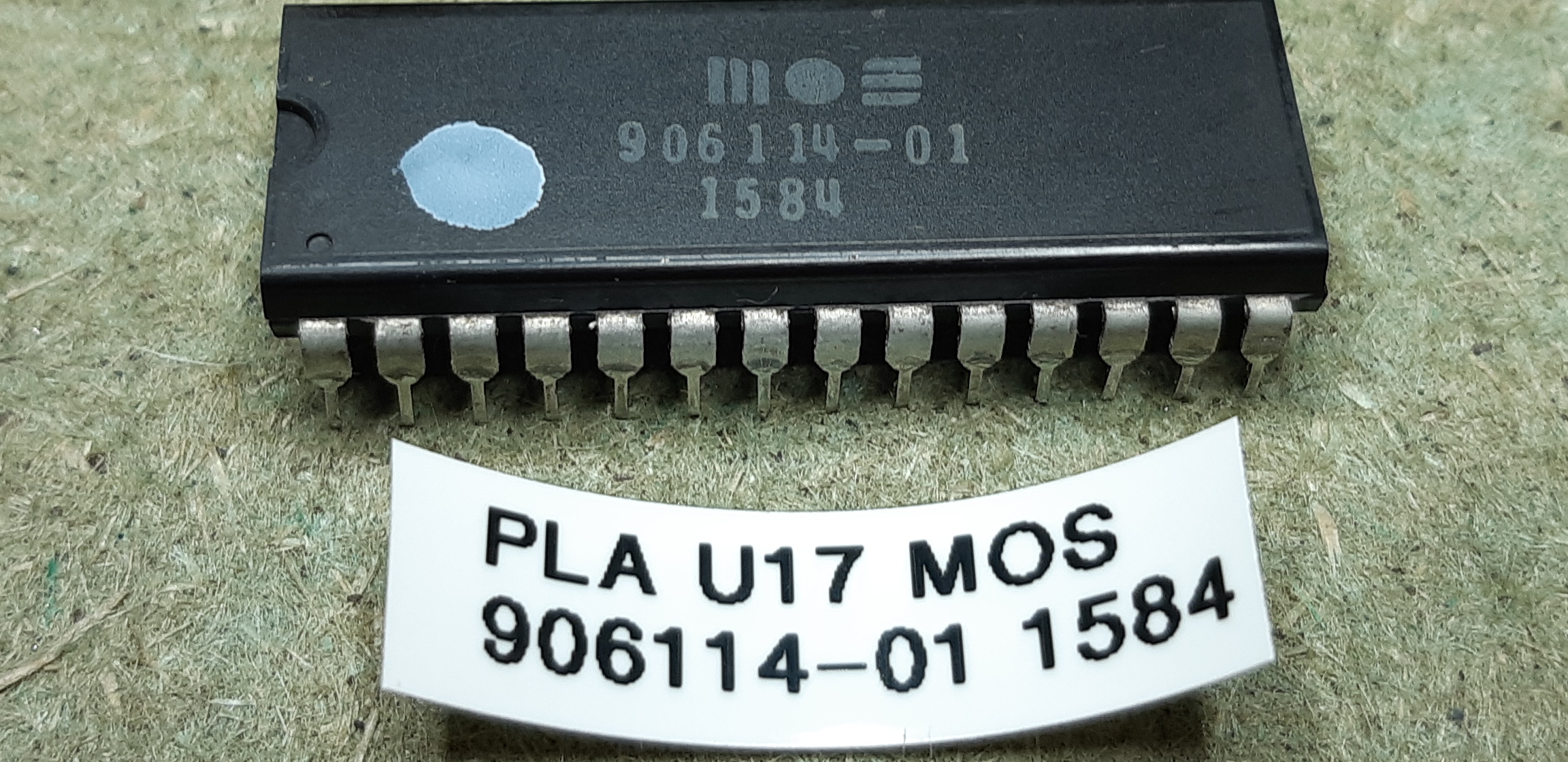

(6) Een PLA20V8 van Daniël Mantione meeleveren omdat de PLA's uit die tijd (1983 / 1984 van MOS) van inferieure kwaliteit waren en de grootste veroorzaker zijn van het volledig uitvallen van C64 'breadbins'.

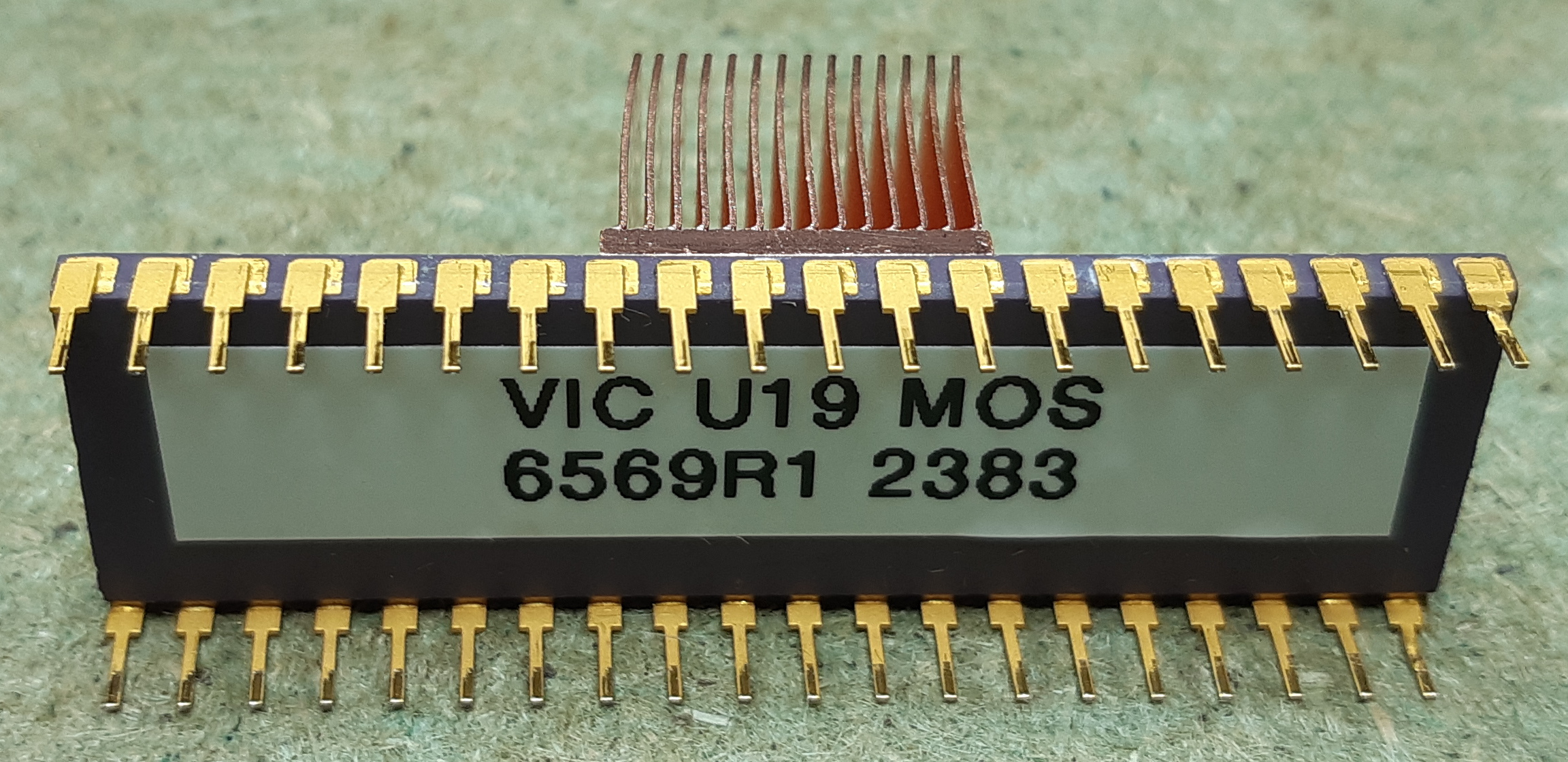

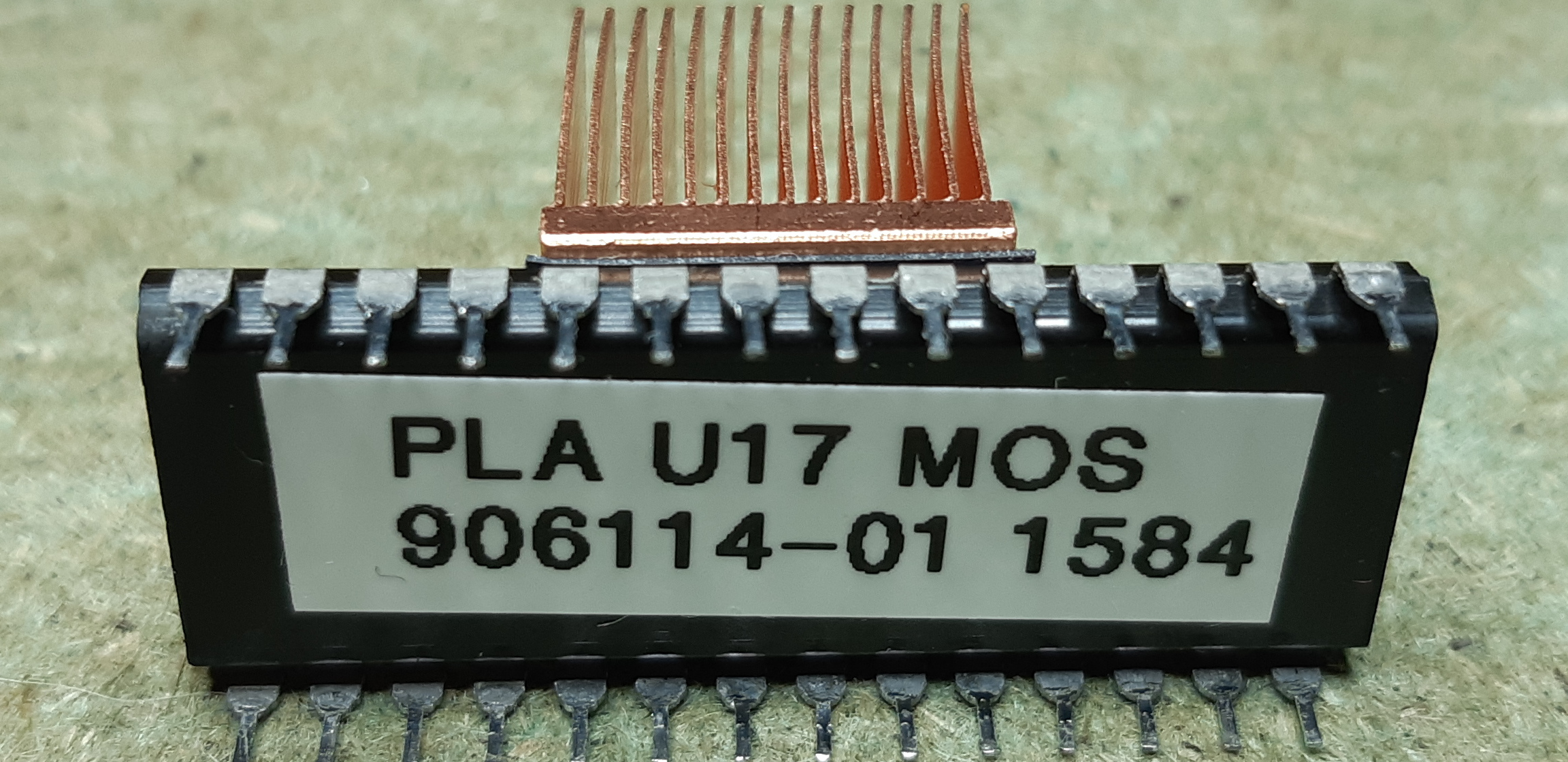

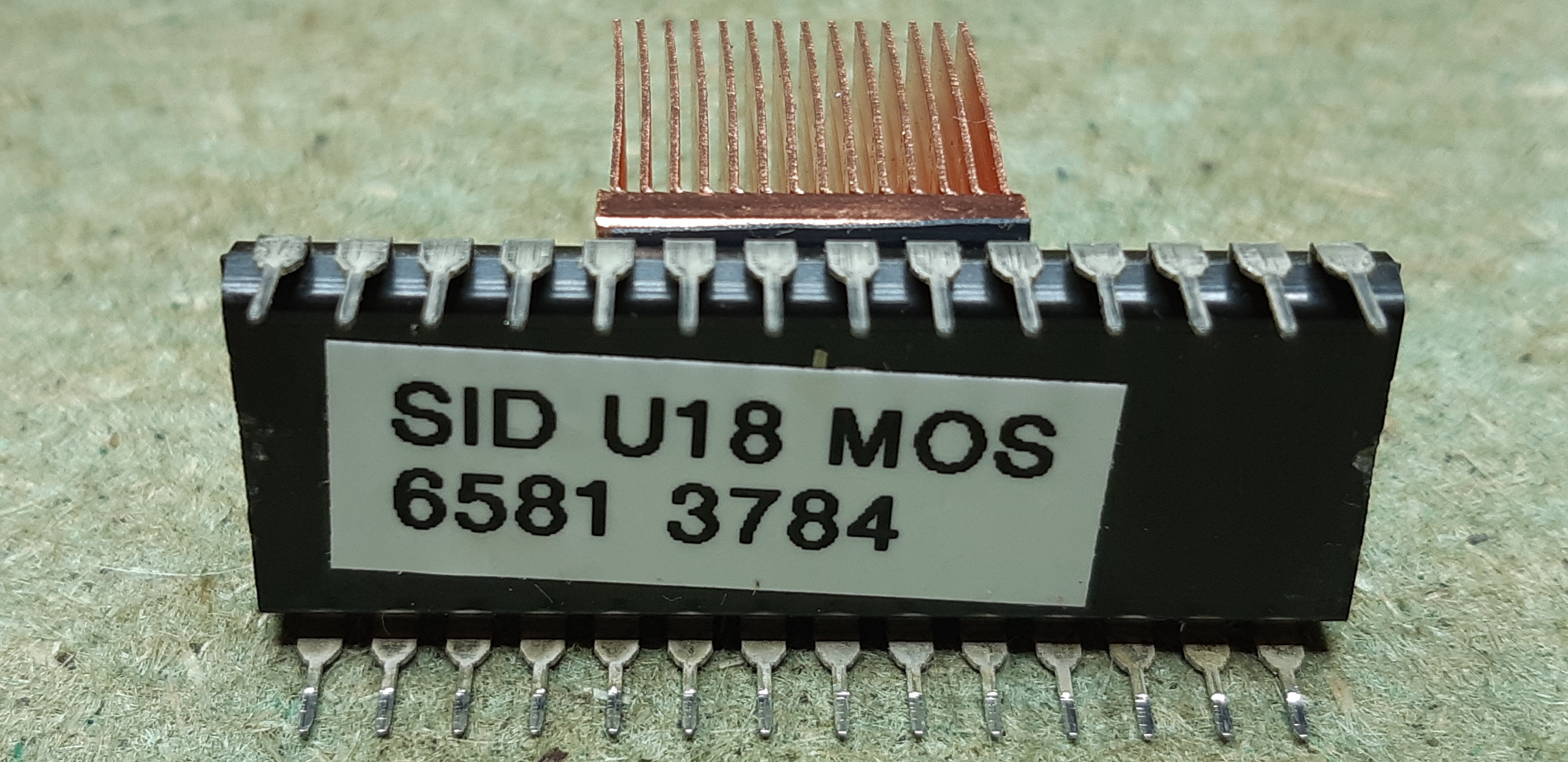

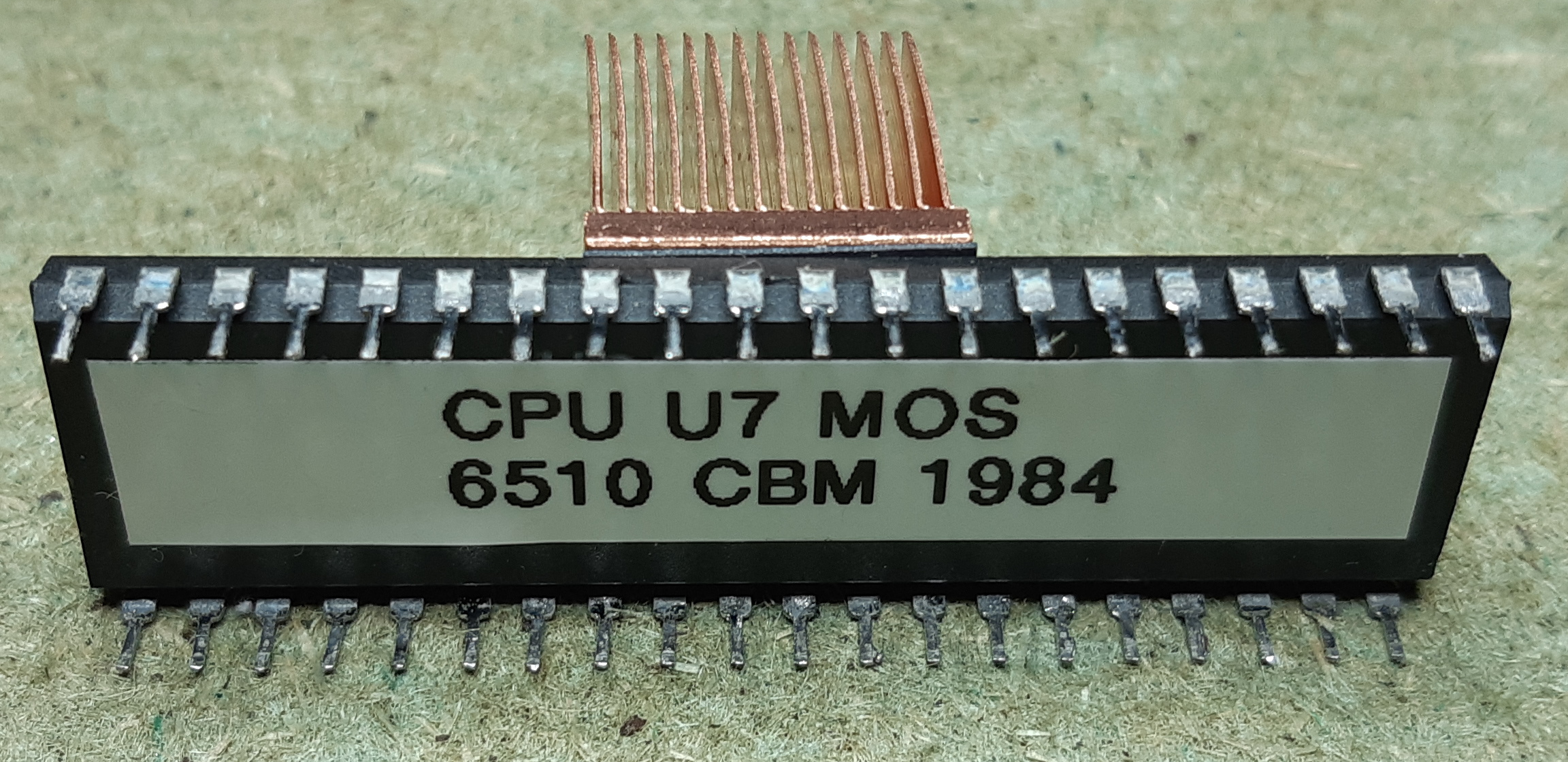

(7) Heatsinks plaatsen met een oppervalkte van 28 cm² op de gevoelige IC's (VIC-II, SID, CPU, PLA).

(8) Alles uitvoerig testen en, indien in orde, iemand blij maken met dit gereviseerde 'breadbin'-bord !

Mijn resultaten:

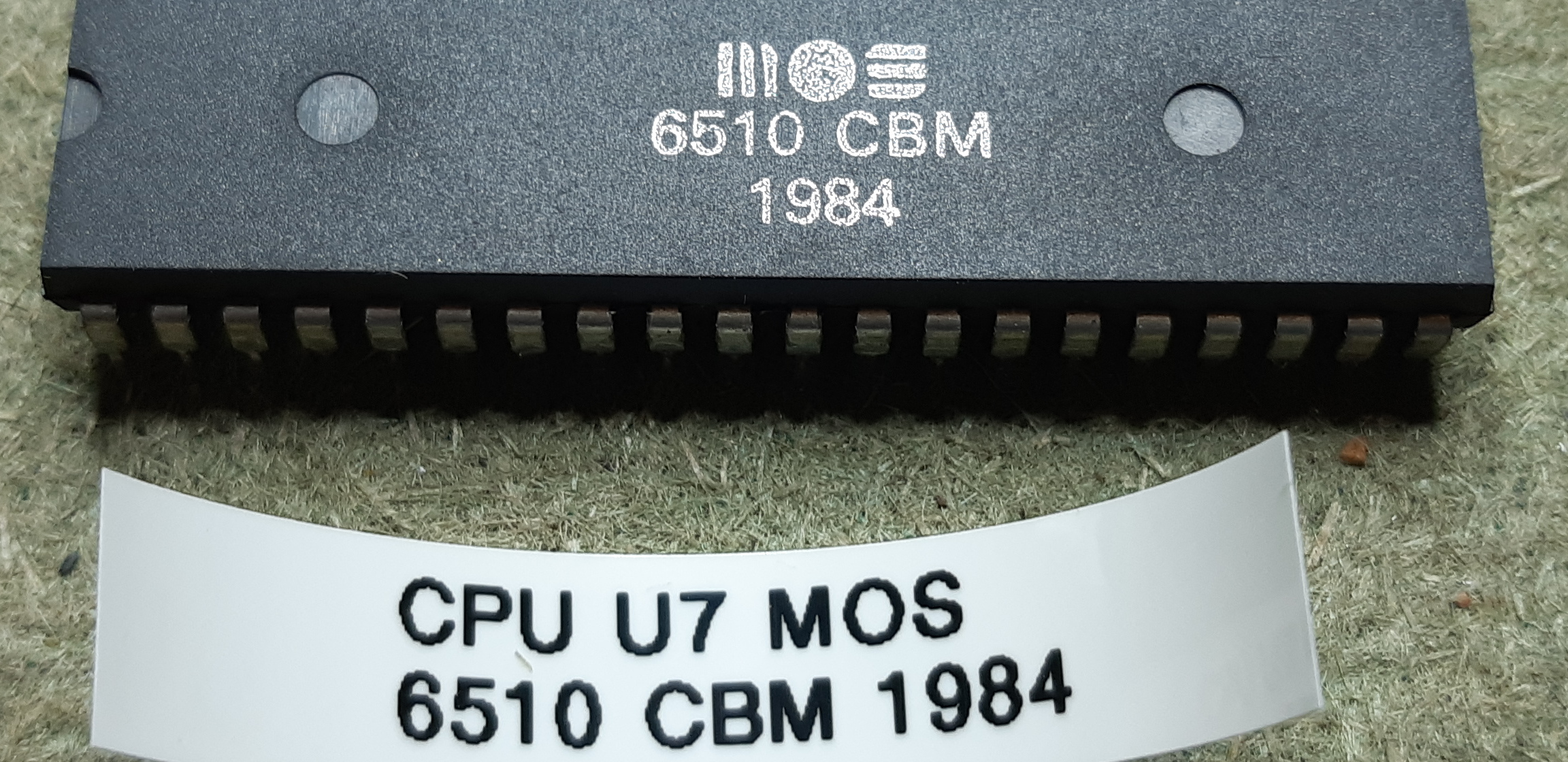

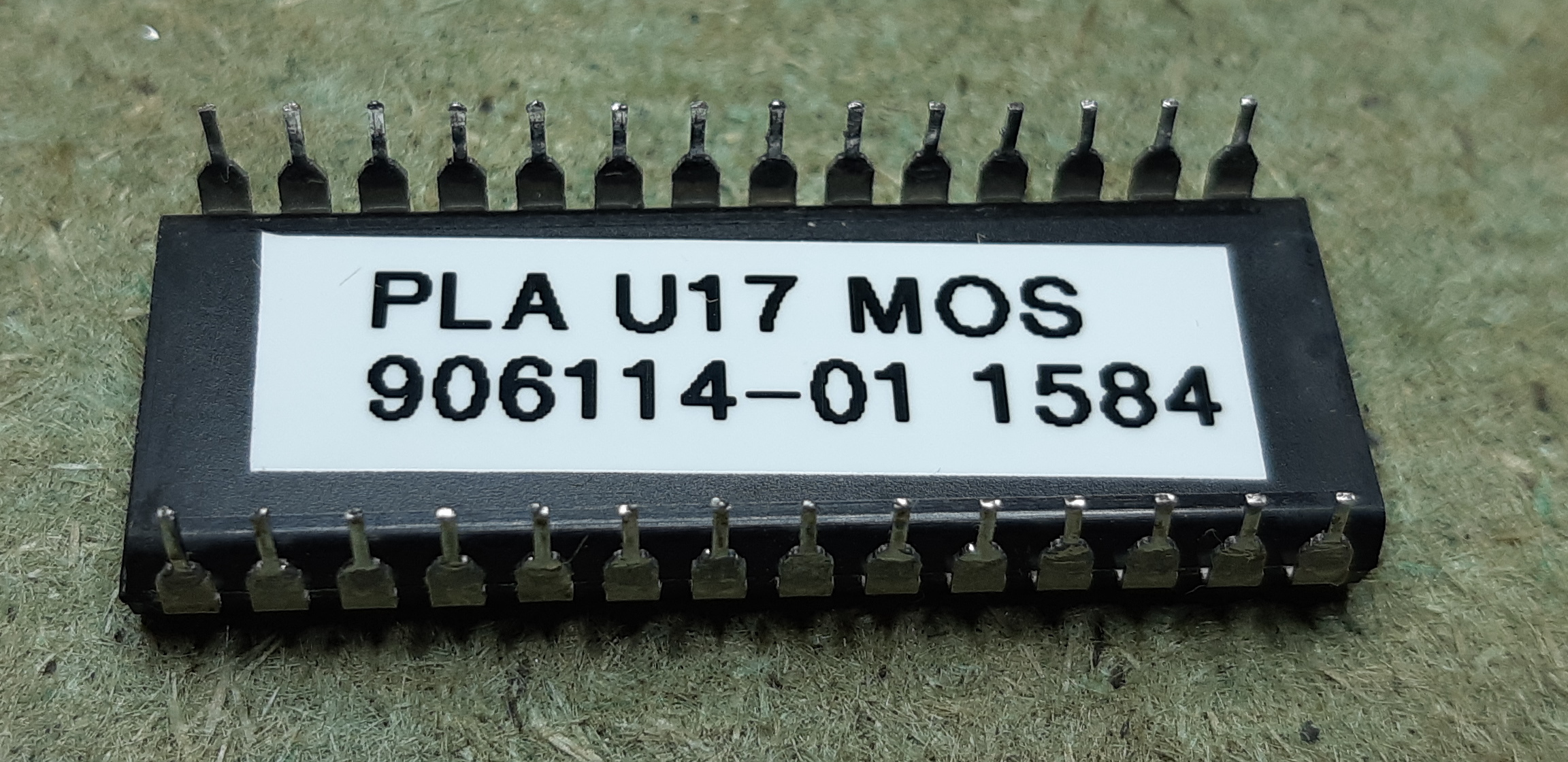

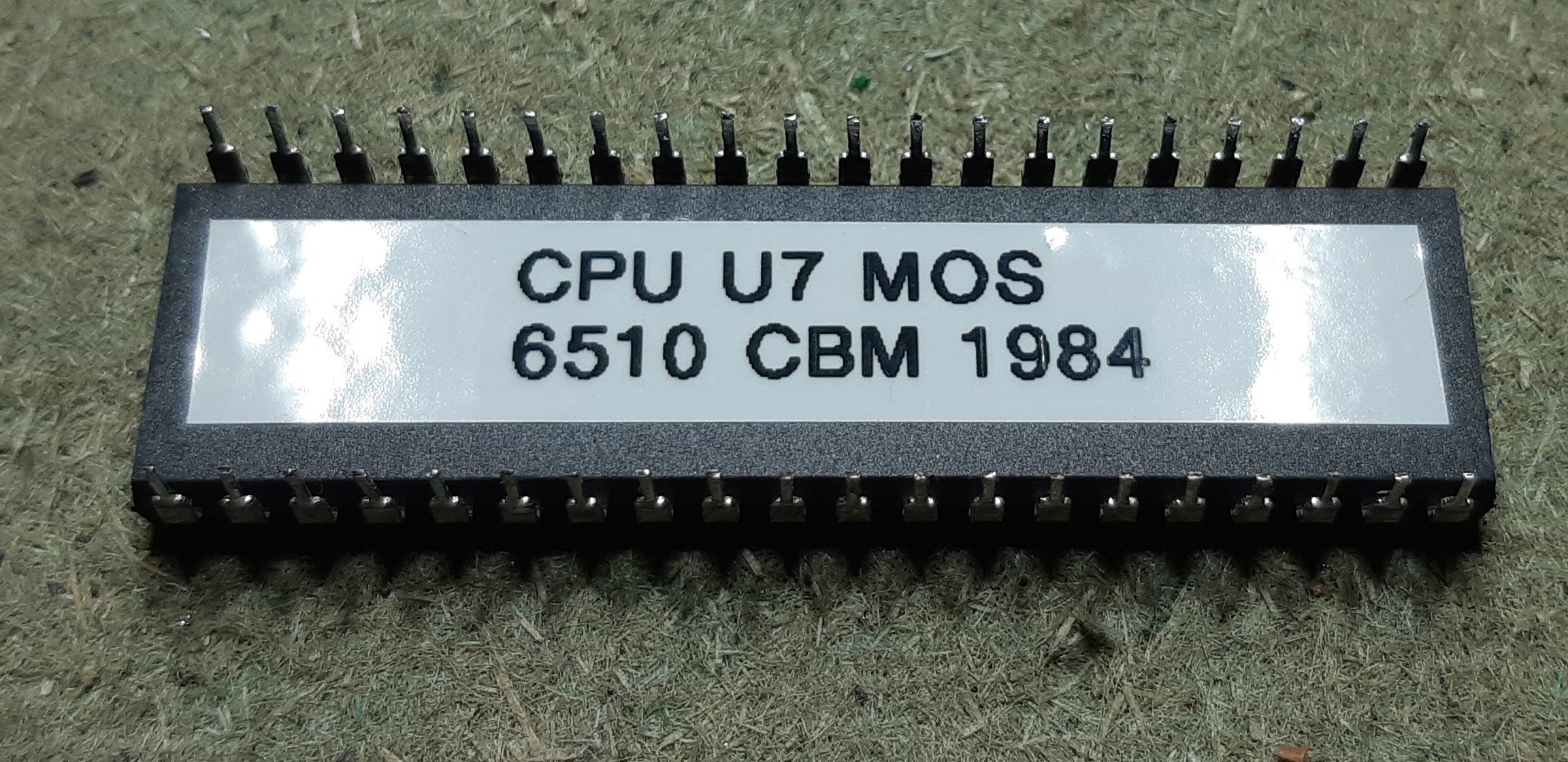

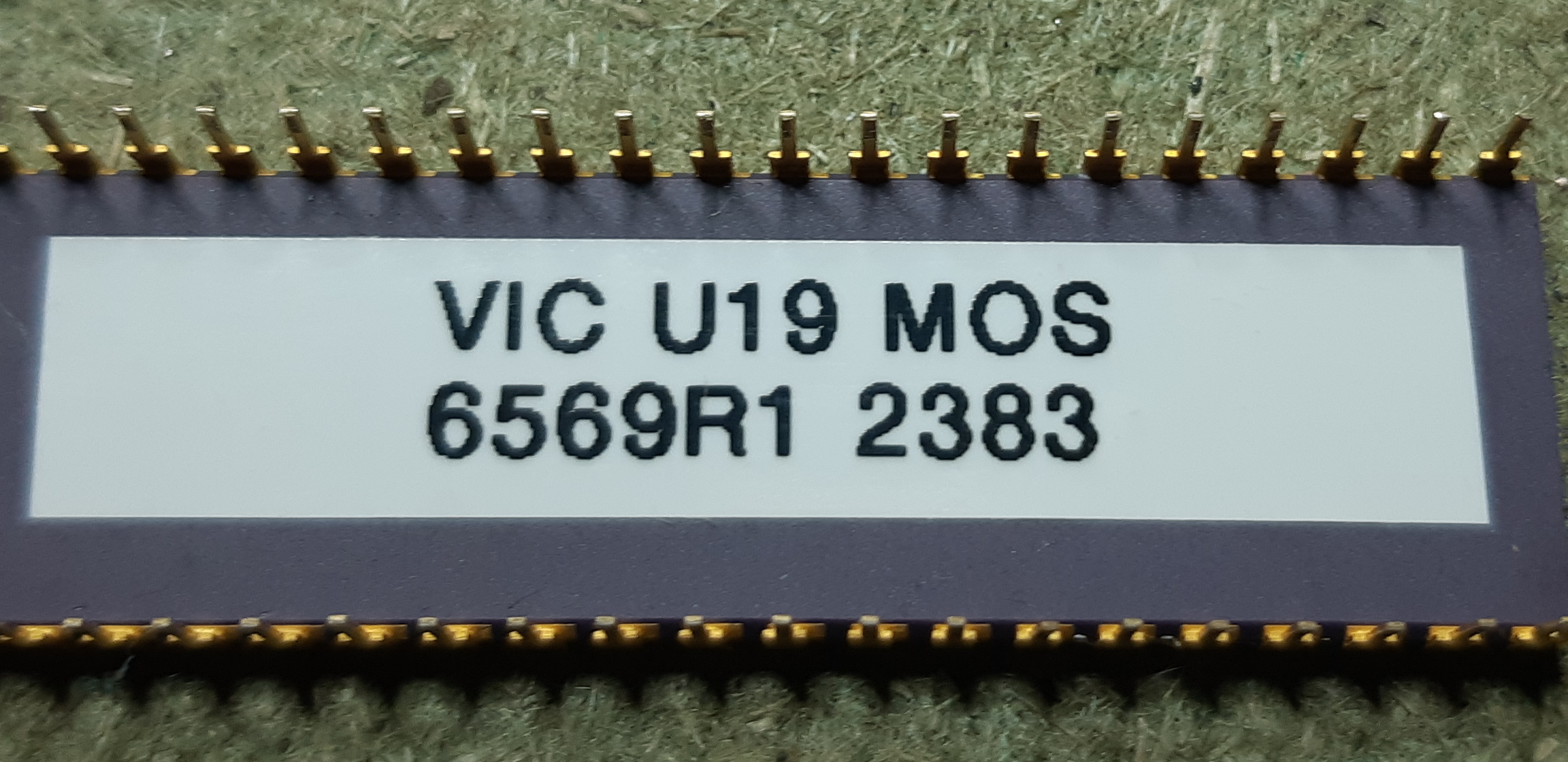

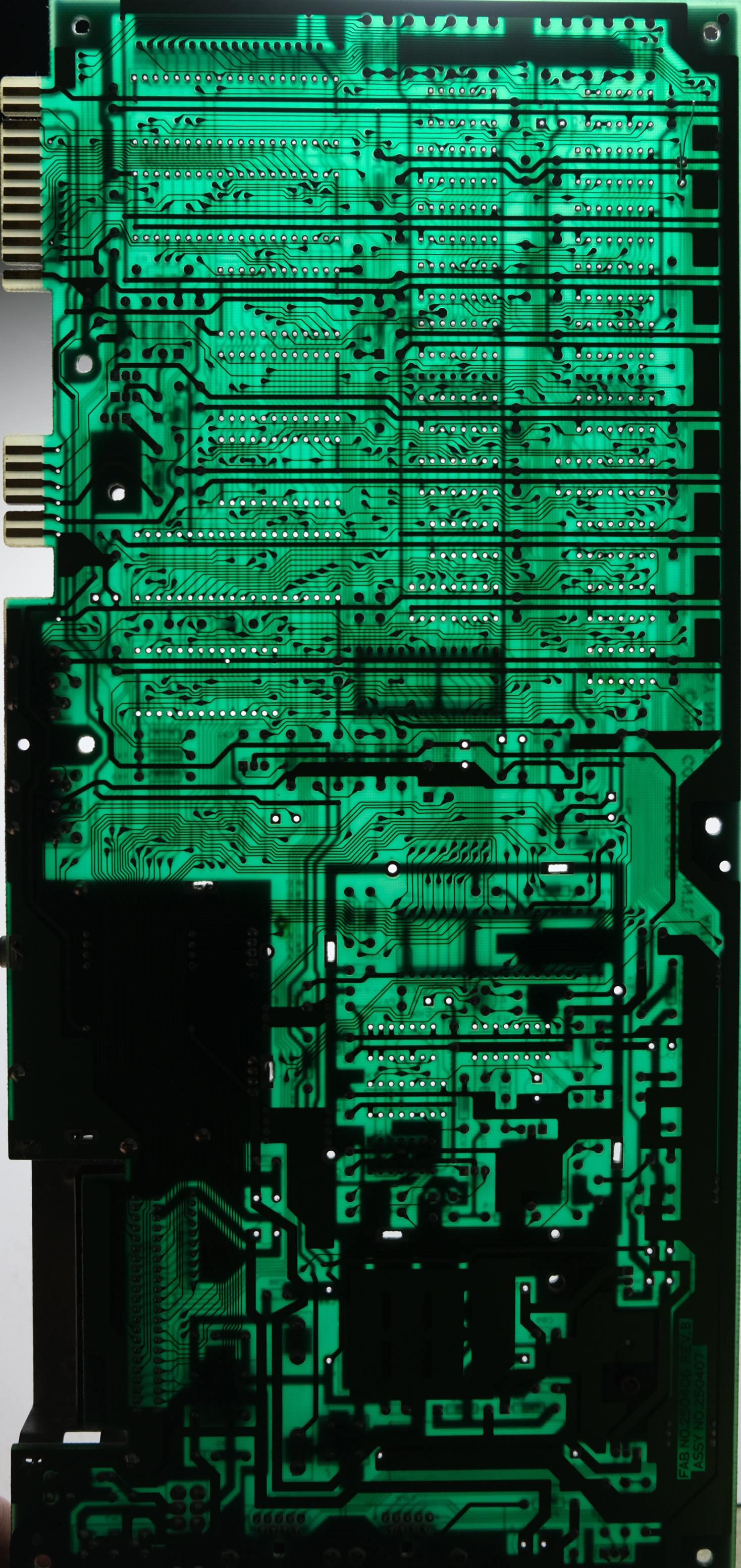

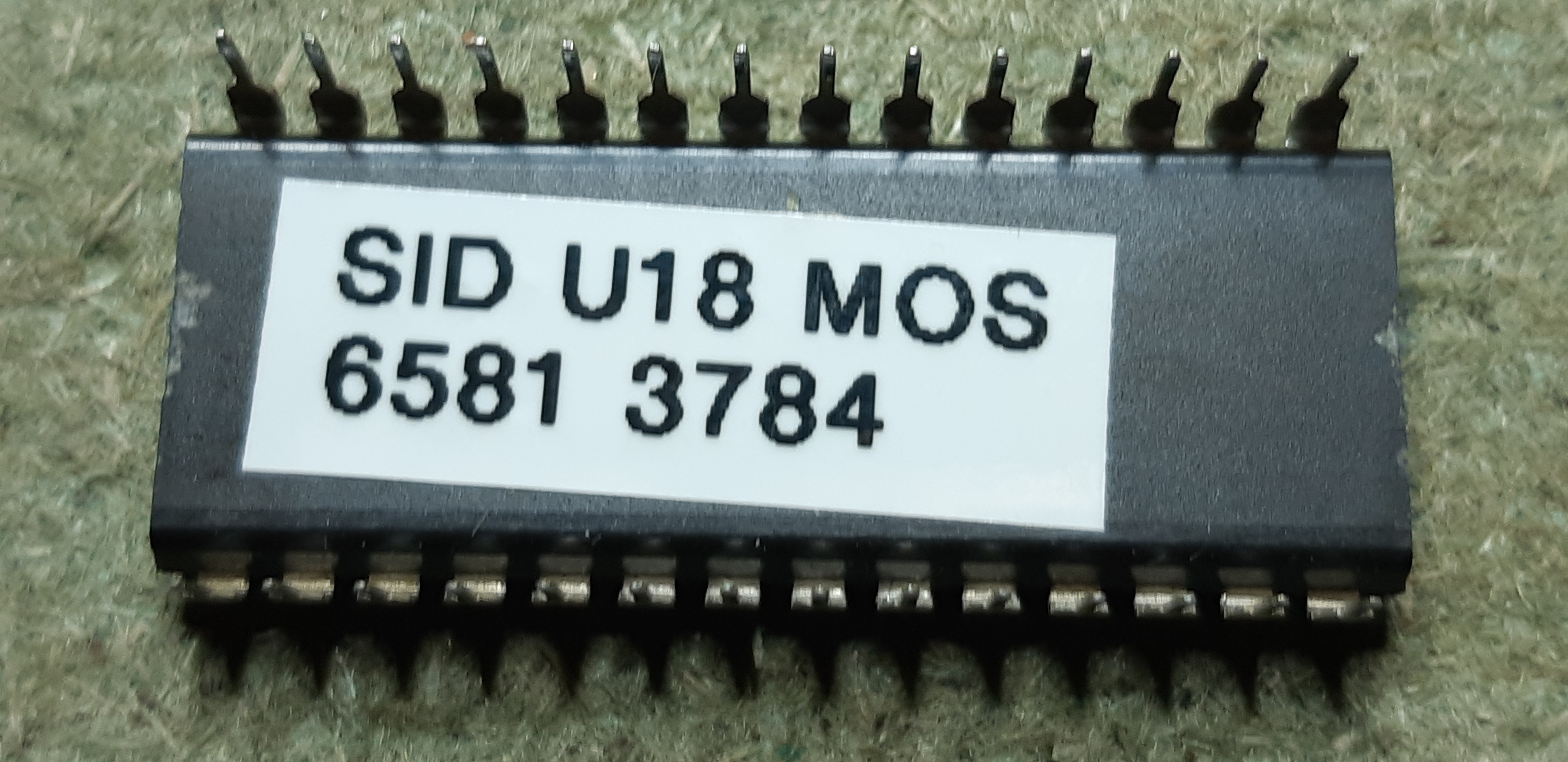

(1), (2) en (3) Alle IC's, elco's en het VIC-II RF-schild zonder schade aan het PCB of aan de IC's verwijderd

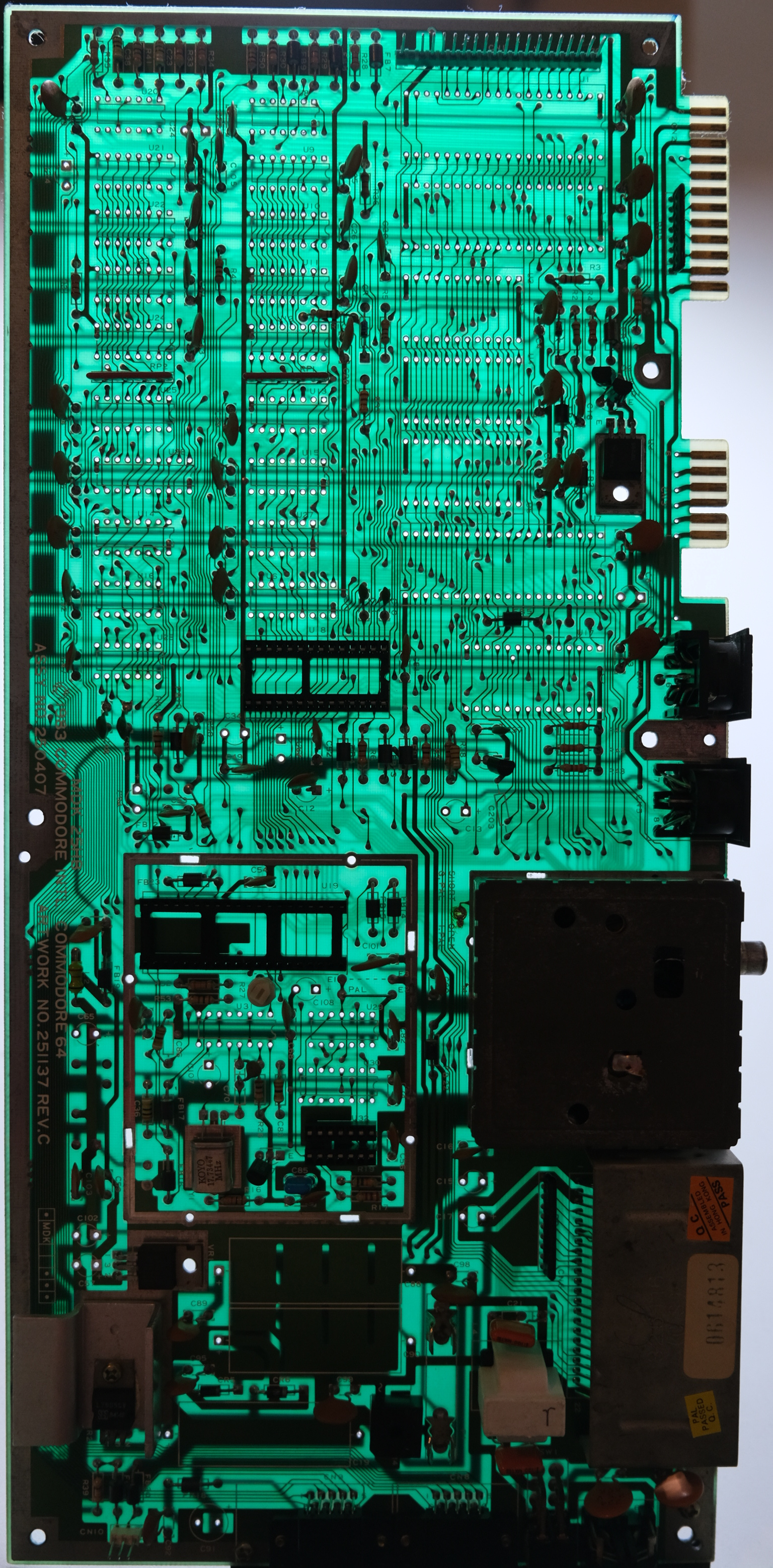

Voorzijde:
